Lazer -lisävalon asennus

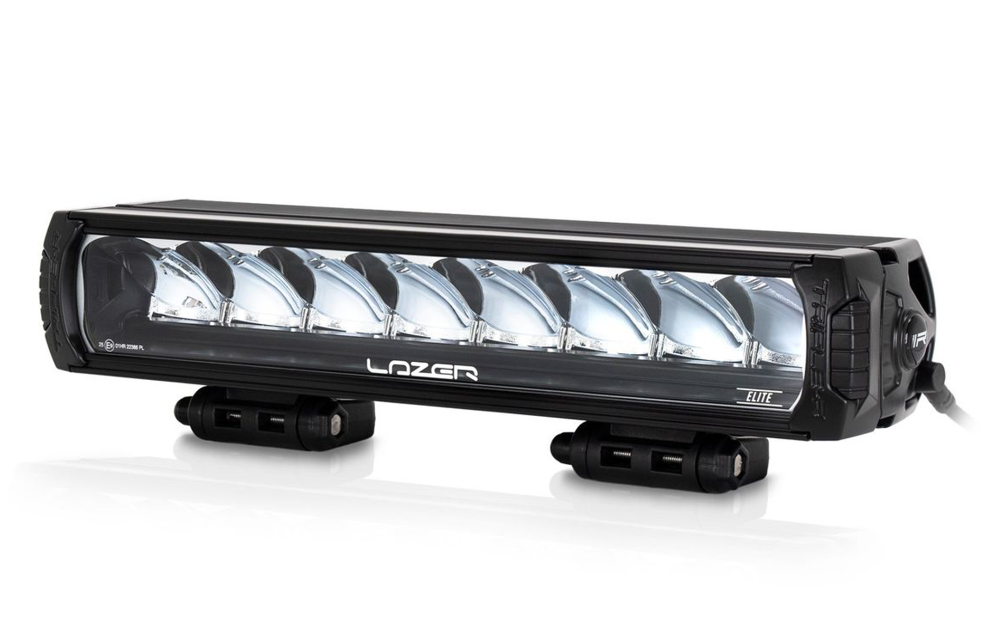

Käytämme esimerkkinä tälläistä valoa: Lazer Triple-R 1000 Elite Gen2 Lisävalon Asennus

Lazer Triple-R 1000 Elite Gen2 on huipputehokas lisävalo, joka parantaa merkittävästi ajoneuvosi näkyvyyttä ja turvallisuutta pimeällä ajettaessa. Tämä opas auttaa sinua asentamaan lisävalon turvallisesti ja oikein, olipa kyseessä keulan tai katon asennus. Ohjeessa käsitellään myös lisävalon liittäminen suoraan kaukovaloihin.

Tarvittavat työkalut

Lazer Triple-R 1000 Elite Gen2 lisävalon asennukseen tarvitset seuraavat työkalut, tarkista hallin omilta sivuilta mitä löydät hallista suoraan:

• Hylsyavainsarja
• Ristipääruuvimeisseli ja litteä ruuvimeisseli
• Torx- tai Allen-avainsarja (riippuen kiinnitystarvikkeista)
• Pihdit ja sivuleikkurit
• Porakone ja metalliporat (jos kiinnitys vaatii poraamista)
• Sähköteippi
• Juotoskolvi ja juotoslanka (suositeltavaa, jos teet pysyvät sähkökytkennät)
• Crimpityökalut ja liittimet (jos et juota)
• Mittanauha ja merkintäkynä

Tarvittavat varaosat ja tarvikkeet

Lazer Triple-R 1000 Elite Gen2 lisävalon asennukseen tarvitset seuraavat varaosat ja tarvikkeet:

• Lazer Triple-R 1000 Elite Gen2 lisävalo
• Kiinnitystelineet tai jalat (yleensä mukana lisävalon paketissa)
• Johdotuspaketti (sisältää releen, sulakkeen ja katkaisimen)
• Uudet kiinnityspultit ja ruuvit (jos mukana tulevat eivät sovi)
• Sähköliittimet ja suojaputket johdoille
• Tiivistemassa tai tiivistenauha (jos tiivisteitä on vaihdettava)

Vinkkejä, jos jotain työkalua puuttuu

1. Juotoskolvi ja juotoslanka
   • Vaihtoehto: Jos juotoskolvia ei ole käytettävissä, voit käyttää crimpityökaluja ja liittimiä sähkökytkentöjen tekemiseen. Tämä ei ole yhtä pysyvä ratkaisu kuin juottaminen, mutta toimii silti hyvin.
2. Porakone ja metalliporat
   • Vaihtoehto: Jos et halua porata kiinnitysreikiä, voit käyttää olemassa olevia kiinnityspisteitä, kuten kattotelineitä tai etupuskurin kiinnikkeitä. Muista kuitenkin tarkistaa, että kiinnitys on tarpeeksi tukeva.

Ohjeet Lazer Triple-R 1000 Elite Gen2 lisävalon asennukseen

1. Valmistelut
   • Irrota auton akun negatiivinen kaapeli turvallisuussyistä, erityisesti kun työskentelet sähkökytkentöjen kanssa.
   • Päätä, mihin asennat lisävalon: joko auton katolle, etupuskuriin tai keulaan. Varmista, että sinulla on kaikki tarvittavat kiinnitystarvikkeet ja että asennuspaikka on tukeva ja sopii lisävalolle.
2. Kiinnityspisteiden valmistelu
   • Jos asennat lisävalon katolle tai etupuskuriin, merkitse kiinnityspisteet käyttämällä mittanauhaa ja merkintäkynää. Varmista, että valo asettuu symmetrisesti ja ettei se estä muita auton toimintoja tai näkökenttää.
   • Porakoneella poraa tarvittavat reiät kiinnityspisteisiin, jos niitä ei ole valmiiksi. Käytä poraan sopivaa metalliporaa ja ole varovainen, ettet vahingoita auton rakennetta.
3. Lazer Triple-R 1000 Elite Gen2 lisävalon kiinnitys
   • Kiinnitä lisävalo mukana tulevien telineiden avulla. Käytä hylsyavainta ja tarvittaessa Torx- tai Allen-avaimia kiinnityspulttien kiristämiseen. Varmista, että lisävalo on tukevasti kiinni eikä heilu ajon aikana.
   • Jos kiinnität katon läpi, käytä liimattavaa tiivistemassaa estämään veden pääsyn auton sisälle.
4. Sähkökytkentöjen tekeminenPerinteinen kytkentä katkaisimella:
   • Vedä lisävalon johdotus auton moottoritilaan tai sisätiloihin. Käytä sähköteippiä ja suojaputkia suojaamaan johdot kulumiselta ja vaurioilta.
   • Kytke lisävalon johto releeseen ja sulakkeeseen, joka yleensä sisältyy johdotuspakettiin. Kytke sulake auton virtalähteeseen.
   • Asenna lisävalon katkaisin auton ohjaamoon. Tämä voi vaatia reiän poraamista kojelautaan tai käyttää olemassa olevaa kiinnityspistettä.
   • Juota johdot tai käytä crimpiliittimiä kytkentöjen tekemiseen. Varmista, että kaikki liitokset ovat tiiviitä ja eristettyjä.
   Lisävalon liittäminen suoraan kaukovaloihin:
   • Etsi auton kaukovalojen johto (yleensä johto, joka aktivoituu, kun kaukovalot kytketään päälle). Tämä johto sijaitsee yleensä lähellä ajovalon umpiota tai sulakerasian yhteydessä.
   • Kytke lisävalon releen herätejohto kaukovalojen johtoon. Voit tehdä tämän käyttämällä juotosliitosta tai crimp-liittimiä. Varmista, että liitos on kunnolla eristetty sähköteipillä.
   • Kun lisävalo on liitetty kaukovaloihin, se syttyy automaattisesti aina, kun kaukovalot kytketään päälle. Tämä on erityisen kätevää maantie- ja off-road-ajossa, jossa tarvitaan paljon valotehoa.
5. Testaus ja säätö
   • Kytke akun negatiivinen kaapeli takaisin ja testaa lisävalon toiminta. Varmista, että lisävalo syttyy ja sammuu oikein katkaisimen tai kaukovalojen mukana.
   • Säädä lisävalon kulma niin, että valo kohdistuu oikein tielle eikä häikäise muita tiellä liikkuvia.
6. Loppuvaiheet
   • Tarkista vielä kerran, että kaikki kiinnitykset ja kytkennät ovat kunnossa. Varmista, että johdotus on siisti ja ettei mikään johto pääse hankautumaan tai löystymään.
   • Suorita koeajo varmistaaksesi, että Lazer Triple-R 1000 Elite Gen2 lisävalo pysyy tukevasti paikallaan ja valaisee kunnolla.

Lisätietoa ja apua

Lazer Triple-R 1000 Elite Gen2 lisävalon asennus on tehokas tapa parantaa ajoneuvosi valaistusta, mutta se vaatii tarkkuutta ja huolellista sähkökytkentöjen tekemistä. Jos olet epävarma asennusprosessista tai jos kytkennät eivät tunnu onnistuvan, suosittelemme kääntymään ammattimekaanikon puoleen.

Säädökset

Kaukovalojen käytölle on olemassa sääntöjä, jotka vaihtelevat maittain, mutta niissä on usein määritelty ohjeellisia maksimirajoituksia valojen teholle, määrälle ja suuntaukselle. Suomessa ja useimmissa Euroopan maissa noudatetaan EU määrittelemiä säädöksiä.

Kaukovalojen maksimimäärä ja teho

• Kaukovalojen lukumäärä: Suomessa sallitaan enintään neljä kaukovaloa ajoneuvoa kohden. Tämä tarkoittaa, että auton omien kaukovalojen lisäksi voit asentaa enintään kaksi lisäkaukovaloa.
• Valojen teho ja valokuvio: Lainsäädäntö ei rajoita kaukovalojen lumen-arvoa (valotehoa), mutta valokuvion tulee olla säädösten mukainen, jotta se ei häikäise muita tienkäyttäjiä. Valojen tulee olla E-hyväksyttyjä, mikä tarkoittaa, että ne ovat läpäisseet vaaditut testit ja ne on hyväksytty käytettäväksi tieliikenteessä.
• Valojen suuntaus: Kaukovalojen tulee olla suunnattu siten, että ne eivät häikäise vastaantulevaa liikennettä. On suositeltavaa säätää valot niin, että ne osoittavat tielle ja valaisevat mahdollisimman pitkälle eteenpäin, mutta eivät nouse liikaa horisontin yläpuolelle.

Mitä tämä tarkoittaa käytännössä?

Vaikka teknisesti voit asentaa erittäin tehokkaita lisävaloja, on tärkeää varmistaa, että ne ovat säädösten mukaisia ja asennettu oikein. Virheellisesti suunnatut tai liian monet kaukovalot voivat häikäistä muita tienkäyttäjiä ja aiheuttaa vaaratilanteita, mikä on myös rangaistavaa.

Yhteenveto

• Suomessa sallitaan enintään neljä kaukovaloa ajoneuvossa.
• Valojen teho ei ole rajoitettu, mutta valojen tulee olla E-hyväksyttyjä.
• Valojen suuntaus on tärkeää: niiden tulee valaista tie, mutta ei häikäistä muita tienkäyttäjiä.

Muista tarkistaa paikalliset säädökset ja ohjeet ennen lisävalojen asennusta varmistaaksesi, että ne ovat lainmukaisia ja turvallisia käyttää.
